调节阀是工业生产中的关键控制元件，在高端装备、石化、电力、水处理、通用工业等场景中应用广泛，主要通过精准调控流体介质的流量、压力、温度、液位等工艺参数，保障设备安全、高效运行。
对调节阀开展仿真，可提前捕捉内部流场问题（如压力脉动、流动紊乱），验证其控制精度（如不同开度下流量、压差偏差），针对性优化结构设计（如阀芯受力、流道形状），同时减少实体实验成本与试错风险，为其性能提升与稳定应用提供科学支撑。
本次仿真基于DIMAXER软件，针对调节阀5%–30%开度区间开展非定常大涡模拟数值研究。
通过构建全域结构化高分辨率网格，耦合DIMAXER高阶算法，精准捕捉变开度工况下流道压力脉动时程特征及开度–流量特性系数的非线性耦合效应。
01 几何模型
该几何模型为液控调节阀内部流道的轴对称仿真模型，完整呈现了阀内流体的关键流动区域。按流体流动方向，依次设置上游段、喉部 (阀口调节的核心区域）、扩张段与二次扩张段。
通过聚焦流体在调节阀内的压力、流速变化规律，为研究调节阀的流量控制性能、优化阀体结构设计提供直观的几何分析基础。

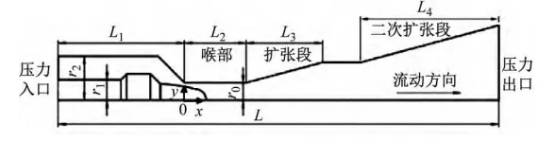

液压调节阀几何示意图

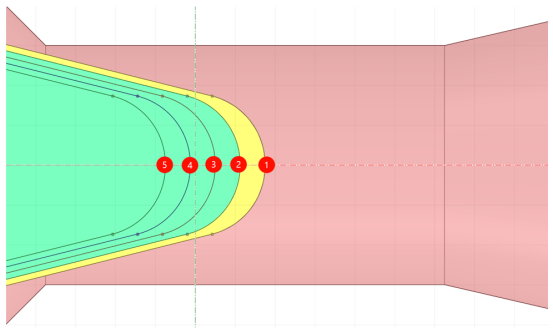

阀门开度与阀芯位置对应关系示意图
02 网格划分
采用结构化网格划分方式，网格拓扑整体采用O形布局，针对阀芯与管道0.2mm的最小间隙，均匀布置21层网格，保障网格质量与计算精度。同时，通过精细化网格布局提升局部流场解析精度。
最终生成104万网格单元，对应约6656万求解点。

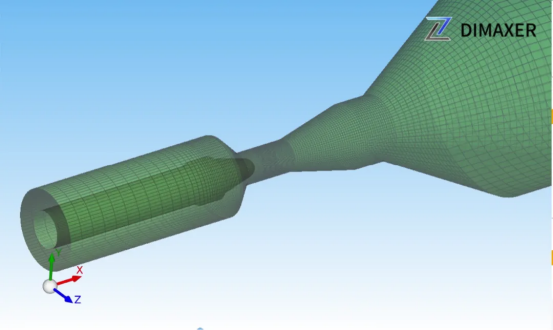

整体网格分布示意图

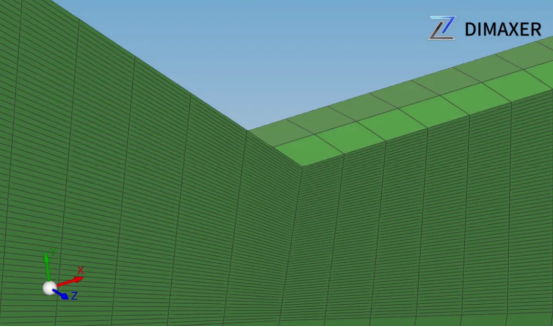

阀芯-管道间隙网格分布
网格方案实现了全域流场的完整覆盖，同时强化关键区域的解析精度（近壁面首层网格实现 y+<5，关键喉部流道网格密度达20点/mm）。
网格质量相对较高，整个流域网格的长宽比在64以下，雅各比质量均在0.6以上。
03 计算结果
本次仿真采用四阶精度进行非定常大涡模拟，104万网格，约6656万求解点，用2张RTX4090显卡完成一个流动周期的计算，耗时约20小时。
流量系数Kv定义如下：

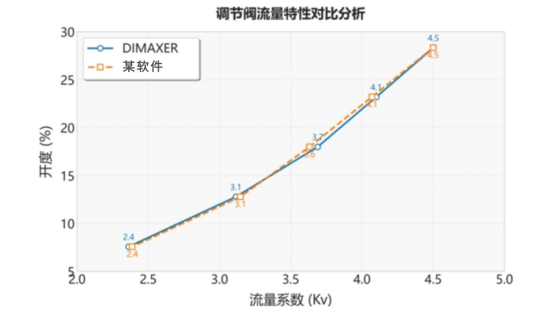

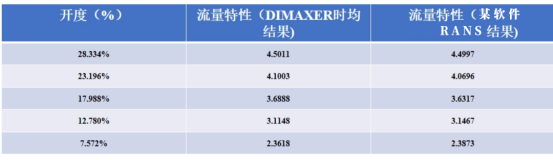

DIMAXER计算的流量系数随开度变化趋势及数值，与某主流软件高度拟合，体现了其对调节阀流量特性的精准解析能力。
针对阀门内部复杂流场环境，DIMAXER软件高阶算法展现出显著技术优势：
不仅能精准捕捉脉动压力的动态变化规律，清晰还原压力波动的幅值、频率及传播特性，还可高效识别涡结构的形态特征与演化过程，包括涡核位置、涡量分布及涡结构的生成、发展与消散轨迹。
调节阀流道中截面速度-压力脉动分布：
调节阀流道速度场动态发展云图：
阀芯下游流场涡量场非定常动态演化云图：

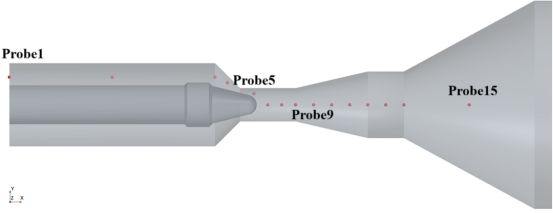

测点位置示意图
以17.988%开度条件下的流场测点结果为例：
阀前测点1，阀口测点5与阀后测点9的压力时序结果如下↓

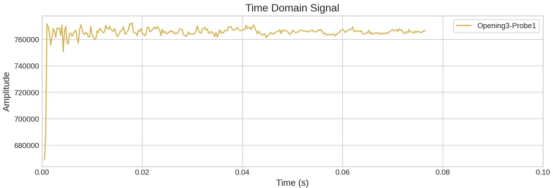

阀前测点1

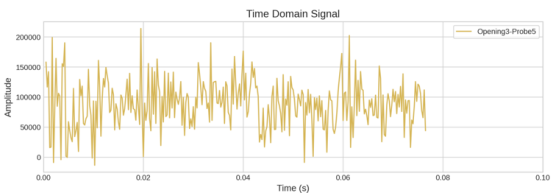

阀口测点5

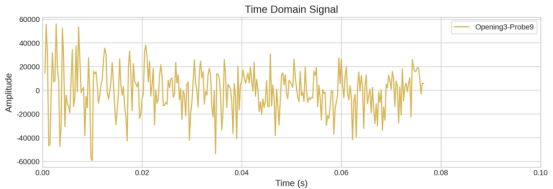

阀后测点9
由数据可见，阀前压力最高但较为平稳，流经阀口处泄压，并引发剧烈压力脉动，阀后压力进一步降低，脉动幅度也逐渐减弱，整体流动呈现压力递减的趋势，符合调节阀工作特性。
此外，在该工况条件下，对各测点脉动压力进行深入对比分析后发现：
阀门及通道间隙处的5号测点，呈现出最为显著的脉动压力特征，其幅值高达 100000Pa；入口区域的测点脉动压力几乎无波动迹象；而当流体经过阀芯后，脉动压力幅值呈现出逐步衰减的趋势。

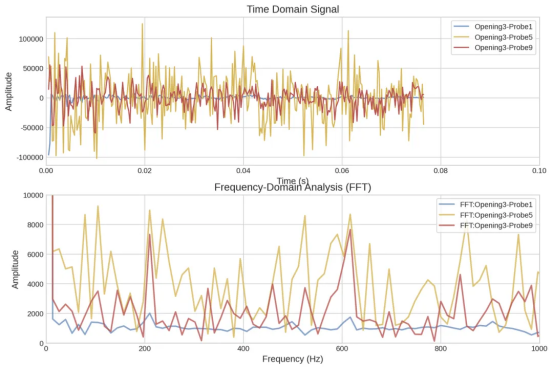

阀门监测点压力脉动及频率特性分析

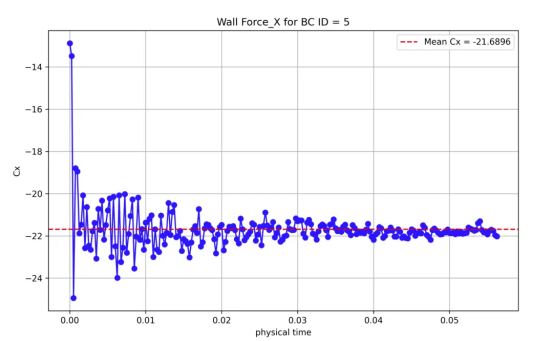

下图呈现了17.988%开度工况下，阀芯水动载荷积分值的时变历程曲线。
通过DIMAXER流固耦合求解器，将该载荷施加于固体表面，可推导阀门的结构响应特性，为阀芯结构设计提供关键基础依据。
综上，本次基于DIMAXER软件对液压调节阀开展的非定常大涡模拟数值仿真结果表明：随着阀门开度减小，进出口压降随之增大，进而导致流量系数降低，且流场整体压力脉动未呈现明显频率特征。
DIMAXER软件的非定常大涡模拟计算，能够精确捕捉开度变化过程中的压力脉动与压降规律，可为液压调节阀的性能优化提供关键数据支撑。
