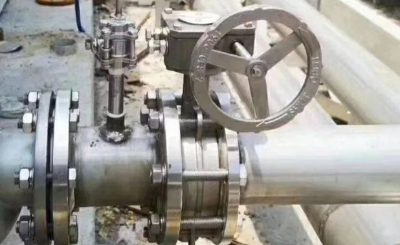

蝶阀是流体控制系统的核心元件，凭借结构紧凑、启闭迅捷、流阻小等优势，广泛应用于市政给排水、暖通空调、能源电力、流程工业等众多工业场景，在流量调节与介质切断中发挥核心作用。其流通性能直接决定着管网系统的能效与运行安全。

　　传统三维定常仿真通常仅能获得稳态结果，难以准确捕捉阀门动态调节的瞬态流动特性。DIMAXER软件的高精度瞬态计算能力，可真实还原阀门调节过程，赋能阀门动态响应分析及流通性能评估，助力流体系统实现高效节能与稳定运行。针对管道系统中的蝶阀元件，本案例通过DIMAXER软件完成多开度瞬态仿真，真实还原阀后压力场与速度场分布，为流场特性分析与阀门流通性能评估及结构优化提供了关键数据支撑。

　　01 精细化前处理：建模与网格

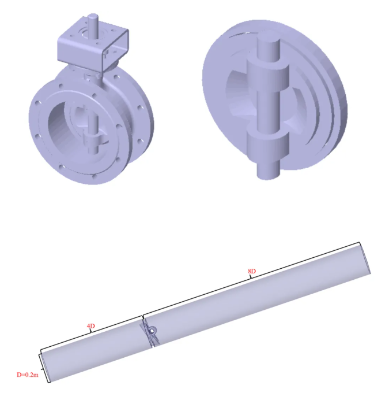

　　本次仿真以实际工程蝶阀为研究对象，为削弱进出口边界对核心流场的干扰，计算域不仅包含蝶阀本体，还增设了4倍管道内径的上游直管段与8倍管道内径的下游直管段，确保流场发展与分布的完整性。同时，物理模型完整保留了阀板、阀杆等对内部流场起关键作用的核心部件，精准还原蝶阀实际结构。

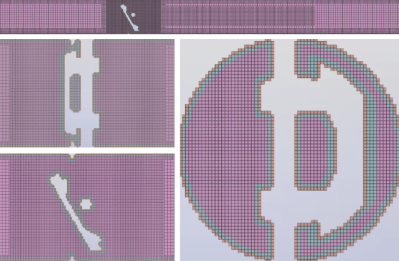

　　通过DIMAXER浸入式边界法(IBM)完成网格划分，针对阀门整体区域及下游尾流区的流动关键区域进行重点加密，在总网格约100万的规模下(约6400万求解点)，可实现对流动细节的高分辨率捕捉，兼顾仿真效率与计算精度。

　　02 全工况仿真 覆盖蝶阀典型开度范围

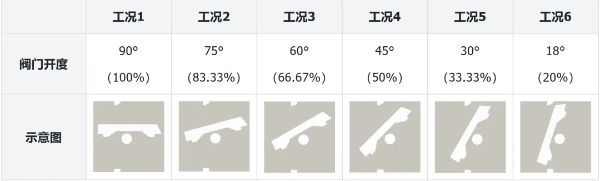

　　基于DIMAXER的Navier-Stokes K3求解器(四阶精度)，设置速度入口、压力出口的工程化边界条件，以水为介质，对蝶阀全开至20%开度的共6个典型工况开展全开度瞬态仿真计算，单工况采用2张4090GPU卡高效完成求解。

　　03 DIMAXER高精度计算结果

　　DIMAXER软件清晰复现了蝶阀不同开度下的流场特征、涡结构演化与阀门调节真实过程，核心参数计算结果与参考值高度吻合(偏差均小于5%)，同时通过频谱分析深度解析了流场压力脉动的关键规律。

　　1 流场结果精准捕捉瞬态细节

　　DIMAXER软件可清晰还原不同开度下蝶阀内部的流场分布特征，直观展现开度变化对流动状态的影响：

• 6个工况流动过程：

　　DIMAXER的动态IBM仿真能力，可精准模拟蝶阀转动调节的全过程，实现固体运动与流体域的精准耦合，真实还原阀门旋转过程中的节流效应、涡量变化与湍流分离。

• 阀门转动流动过程：

　　DIMAXER阀门转动开度速度和压力动图

　　总网格量约138万，约8800w+求解点

　　阀瓣的旋转运动不仅产生节流效应，还向流场输入了额外的动能和涡量，加剧了湍流分离和涡脱落，导致流场呈现出高度的不稳定性。

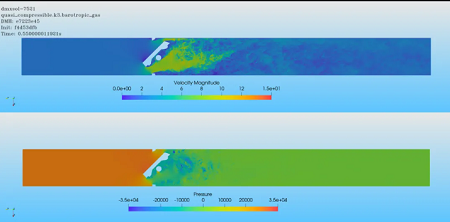

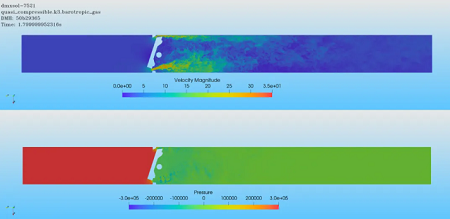

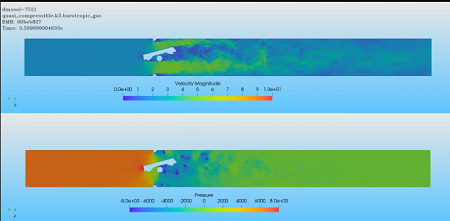

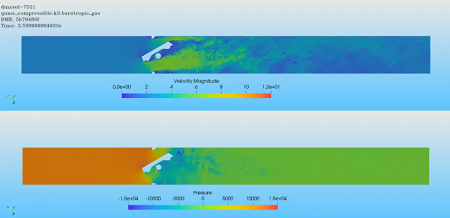

• 流场云图对比

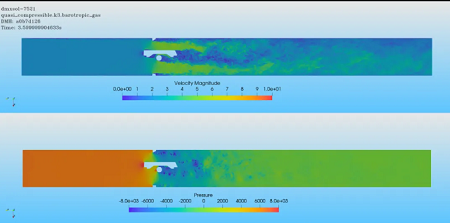

　　大开度流场(90°、75°)：当阀门处于全开或接近全开状态时，流道通流面积大，阀内流速分布相对均匀，仅在阀板边缘出现微弱流动分离，下游压力梯度平缓，整体流场稳定性较好。

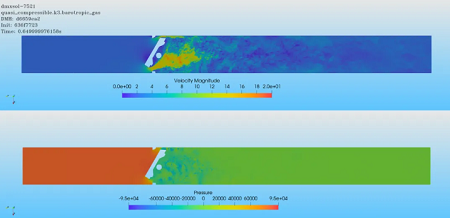

　　中小开度流场(60°~18°)：随着开度减小，阀板对流体的节流作用增强，阀前压力升高、阀后出现明显的高速射流区;同时，阀板下游形成大范围的回流涡旋，且涡旋尺度随开度减小而增大，流动分离与涡系演化加剧了能量耗散，精准解释了小开度下压差骤升的主要原因。

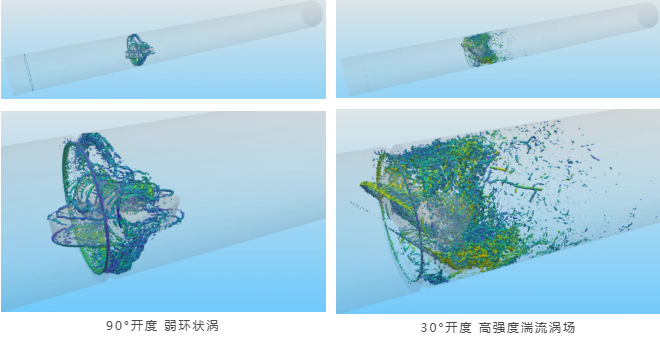

　　同时，通过阀门转动涡量图(Q准则)，DIMAXER可清晰展现涡结构的演化过程，涡量强度、空间范围及流场非定常性均随开度减小而持续增强。

　　2 数据验证：核心参数高度吻合，通流规律精准还原

　　*Kv 值(流量系数)是衡量蝶阀流通能力的核心指标，是阀门选型、流量调节、管网能耗优化的重要依据。

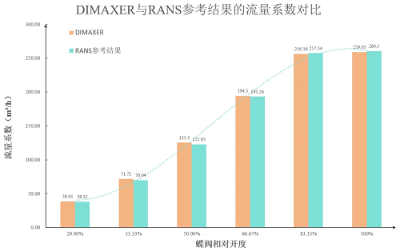

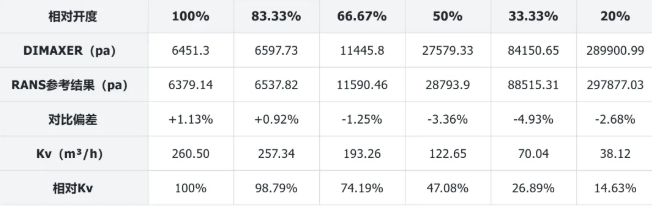

　　Kv值一致性验证：如上，本案例中，DIMAXER计算所得Kv值与参考值的偏差均小于5%，高度吻合的计算结果充分验证了方法的可靠性。

　　开度-性能关联规律：蝶阀开度从90°(全开)减小至18°(20% 开度)时，Kv值随通流面积缩小显著降低，阀门两端压差则随之急剧上升。这一结果完全契合流体力学基本规律——开度越小，流道通流面积越小，局部阻力越大，进而造成压差骤增、通流能力大幅下降。

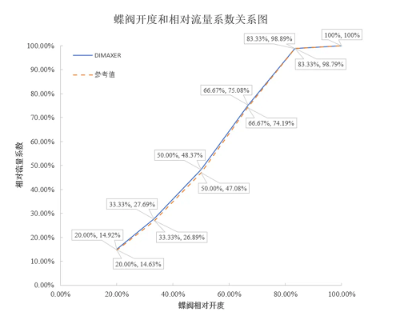

　　相对Kv值的工程意义：相对Kv值(以90°开度为基准)的变化曲线直观反映了不同开度下的通流效率，可为工程系统中阀门选型、流量匹配及能耗预测提供量化依据。

　　3 频谱分析，流场脉动深度解析

　　DIMAXER具备FFT快速傅里叶变换与PSD功率谱密度分析功能，可对尾流区压力信号进行精准的频域转换，实现对流动特性的深度解析：

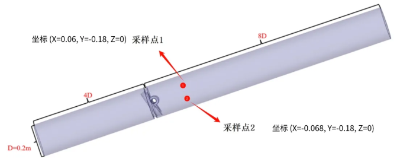

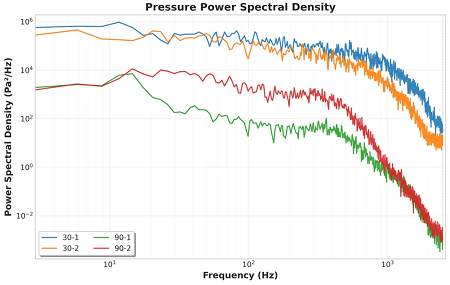

　　开度对尾流区压力时域、频域(PSD)特性的影响：

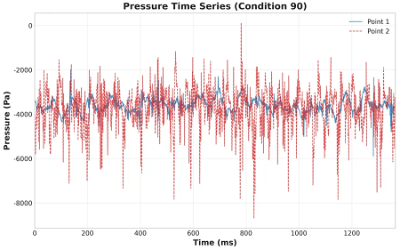

　　90°大开度时，阀门通流截面大、流道阻碍小，流场扰动弱，压力平稳无明显波动;PSD幅值低且无明显峰值，流场稳定性高，对管道振动与噪声的激励作用弱。

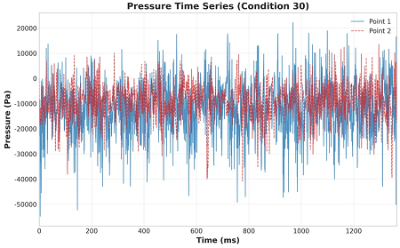

　　30°小开度时，阀门通流截面大幅收缩，节流效应引发强烈的流动分离，压力脉动剧烈;PSD幅值呈量级式升高。流场中存在显著的大尺度涡结构破损与耗散，相干结构特征显著。

　　DIMAXER软件具备浸入式边界法的高效网格生成能力、百万量级精细网格的适配求解性能、高精度数值求解能力，还集成了FFT与PSD一体化的频域分析功能，能够精准捕捉蝶阀不同开度下的流动分离、涡结构演化等非定常特征，同时实现关键工程参数的精细化量化，可为蝶阀全开度范围内的流动特性分析、通流能力评估及流场稳定性研判提供可靠的技术依据。
