在军事装备研发领域，导弹作为精准打击的核心武器，其投弹过程的精准性直接关乎作战效能。从弹舱弹射到自由下落，这一过程涉及复杂的流固耦合、多自由度运动等物理现象，需要同时模拟弹体气动效应和弹体姿态变化。
使用DIMAXER软件，可以实现高精度的动态投弹仿真，分析弹体轨迹和弹体-投弹航行器之间的相互作用，为导弹设计优化、投放及弹射策略制定提供依据，因此该仿真能力对武器系统可靠性开发与作战场景下的弹体运动学研究有重要意义。
本案例依托DIMAXER软件的6DOF(六自由度)模块完成投弹过程模拟。
针对DIMAXER软件6DOF求解器特性及典型投弹案例工况，制定了适配实际场景的计算方案。在保证高精细度还原投弹过程流场与运动状态的同时大幅提升了计算效率。
01 6DOF模块简介
6DOF求解器是DIMAXER软件于2025上半年度推出的，用于仿真刚体在流体作用力下的运动学参数的求解模块。
该求解器基于DIMAXER-DynIBM（动态浸入式边界法）方法，求解刚体运动对流体的作用，同时根据刚体受力情况更新其运动学属性，进而对其运动学轨迹做出预测。目前，该求解器已完全支持与DynIBM方法中用户指定的运动规律的顺序使用，支持指定刚体的惯性惯量分布及自定义重力场，可灵活地完成运动学模型的切换及投弹工况定义。
02 计算模型

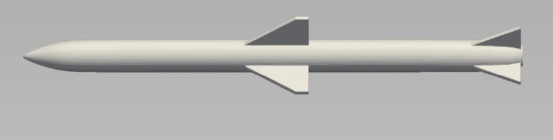

弹体模型：弹体方面，采用美国AIM-7麻雀空空导弹模型，弹体长L=3796mm（质心设置于60%位置）。弹体由计算域顶部空腔释放，不考虑弹翼折叠-展开过程，弹体直径D=253mm。

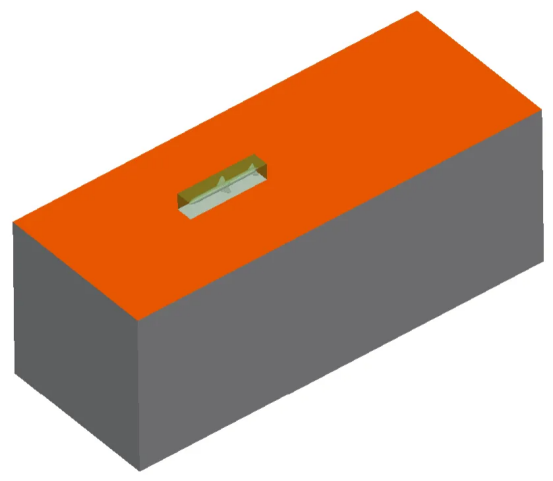

弹舱+计算域：弹舱位于计算域顶部，尺寸配置如下所示：

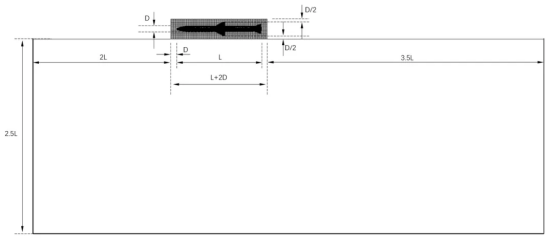

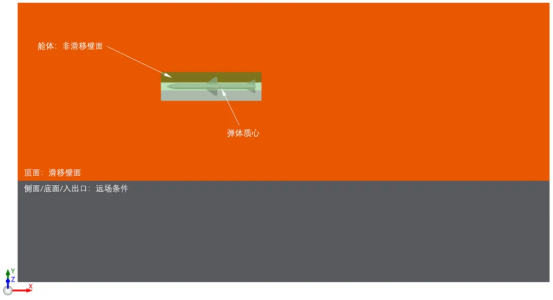

计算域及弹舱设置
03 网格方案
目前6DOF模块已与DIMAXER软件下主要网格方案完全兼容：
与使用DIMAXER-DynIBM方法类似，在设定网格尺寸时，需根据用户提供的含壁面距离信息的固体网格与含流动信息的流体网格，同时平衡三个核心维度：流动细节解析程度、壁面几何描述能力，以及总体计算负荷和硬件消耗。
固体网格Wall Distance解析情况
得益于DIMAXER的高阶精度算法，使用较大单元配合单元内高阶格式，即可在解析流动信息的同时，捕捉弹体壁面几何特征，进而减小后续计算中的硬件资源需求。在该案例中，最终的固体网格总数约10万。

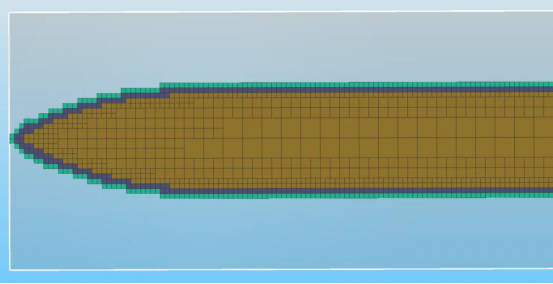

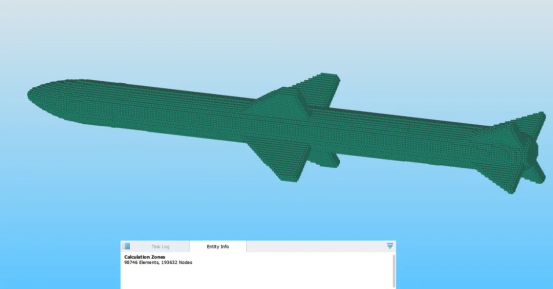

固体网格
固体网格截面
计算初期弹体需要从弹舱分离，将弹舱内部壁面设置为非滑移壁面，与之相连的顶部壁面设置为滑移壁面：
流场区域采用DIMAXER-Overset网格生成技术，将舱体及顶部边界近壁面区域网格与远场八叉树网格重叠。
该方案既保留了壁面附近的单元的高质量和高解析度，也发挥出八叉树网格快速过渡的优势。
弹体经过区域均采用与固体网格相同分辨率网格，以确保对壁面细节的精确描述。最终流体区域网格单元总数约205万。

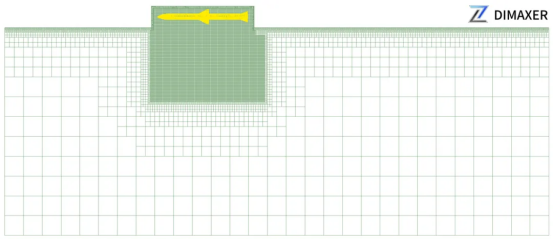

流体网格
04 计算工况
投弹过程分为流动初始化、弹射及下落三部分，同时将弹射过程简化为匀速平动及匀角速度转动的复合运动。远场马赫数为0.8。

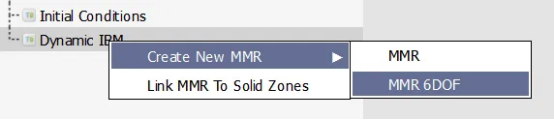

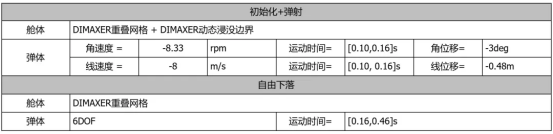

流动初始化及弹射过程使用DynIBM方法实现，下落阶段切换为6DOF求解器控制弹体运动。投弹动作工况表如下：
05 计算结果
本案例使用DIMAXER四阶精度可压求解器计算，网格数量215万，总求解点约1.38亿。搭配3台NVIDIA RTX 4090D显卡并行，推进1弹长/入口流速耗时约2.05h，计算整个投弹历程耗时约3天。
需要指出的是，DIMAXER支持从多种格式的流场数据进行初始化，在已有前期计算结果的情况下，可进一步缩减计算时间。
Y0截面马赫数分布反映出当前计算对于弹舱内部及舱门界面等较为关键位置都有良好的解析能力。对于弹体穿越舱门流动界面剪切层、弹体位移对于舱体内部流动的影响以及弹体出舱尾迹等流动行为给出了精细的预测结果。可以观测到弹体在弹射结束后在气动力作用下产生了俯角，而后俯角略有减小。
过初始质心位置的流向截面马赫数分布反映了质心位置的流动演化过程。另外可以观测到弹体在下落过程中绕其长轴产生了轻微的旋转，但总体角位移水平较低。
与DynIBM“用户定义运动轨迹”的方法不同，当使用6DOF求解器时，弹体的运动是气动力与重力共同作用的结果（无需预设轨迹）。
通过记录6DOF求解器介入后弹体在这两种力下的动力学参数，绘制出多组曲线，清晰展现了弹体随时间变化的运动过程：

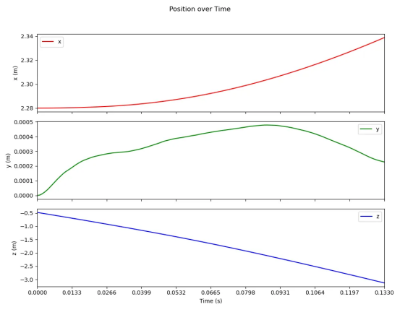

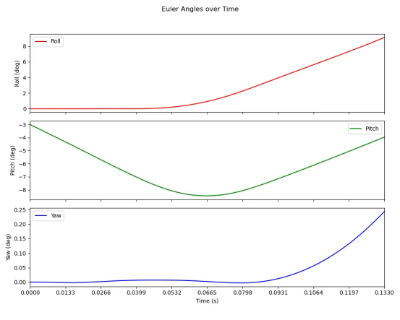

弹体位移及角位移曲线

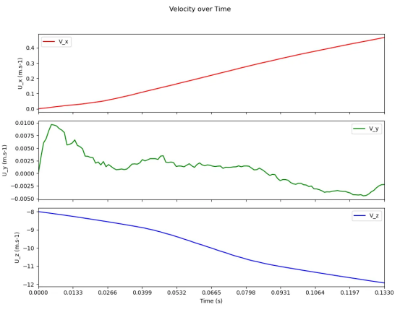

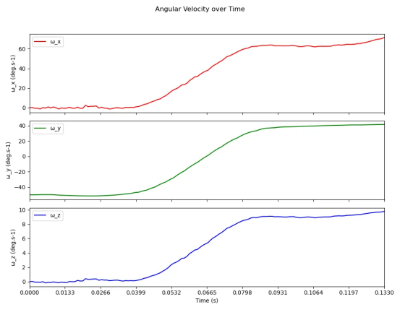

弹体速度及角速度曲线

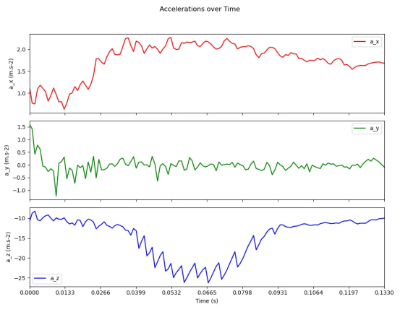

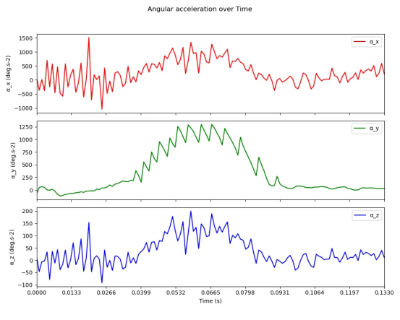

弹体加速度及角加速度曲线
目前，DIMAXER-6DOF求解器主要面向战略投送、高空释放、复杂力场与流动耦合作用等应用场景，配合自研的高精度流体算法，为复杂流场中刚体运动的预测提供了全新解决方案。
