多孔介质流动仿真: 工业级SCR系统烟气脱硝流动的全尺度、高精度模拟

　　在 “双碳” 目标驱动下，燃煤电厂、钢铁厂、化工厂等领域的烟气净化是环保的关键，选择性催化还原(SCR)脱硝技术是控制氮氧化物污染的核心手段。

　　然而，如何让数十万立方米的烟气与微量氨气，在结构庞大且复杂的 SCR 反应器内实现均匀混合、充分接触并高效反应，一直是工程师们面临的巨大挑战。而仿真技术的应用，则为反应器设计优化、运行参数调整提供了科学依据。

　　反应器的催化剂层是典型多孔介质，内部流动、传质及反应过程极为复杂。传统仿真工具往往被迫进行大量简化和经验模化，难以精准捕捉微观孔隙与宏观反应器尺度的交互，模拟结果与真实情况常存在偏差。

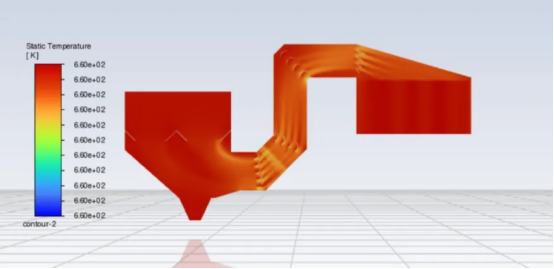

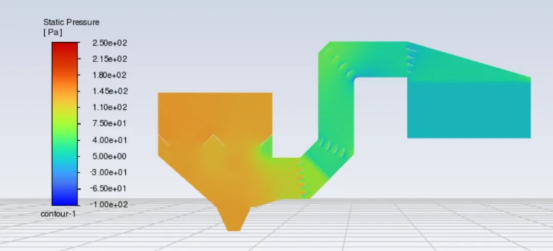

　　本文通过与某软件计算结果的直观对比，展现了 DIMAXER 在无物理简化、无经验模化的全尺度、全流程动态模拟等方面的显著突破。

　　在本案例中，针对行业痛点，DIMAXER 软件凭借其先进的多孔介质功能，深入 SCR 反应器核心的催化剂层，高保真还原其中复杂的流动、传热与化学反应过程，实现了工业级 SCR 系统烟气脱硝流动的高精度仿真。

　　01 多孔介质模块简介

　　DIMAXER软件的多孔介质模块是一款基于先进数值方法的高精度流动仿真工具，专为模拟流体在复杂多孔结构内的流动、传质及反应过程而设计。

　　经严格的实验数据标定与工程案例验证，该模块已在化工催化、烟气净化、能源开采等多个领域展现出卓越的精准性，是工程师和研究人员优化工艺设计、提升产品性能的得力工具。

　　该模块深度融合经典的达西-福希海默理论与现代数值技术，能够精准描述从低速渗流到高速非达西流在内的广泛流动形态，核心优势在于提供了参数化、各向异性的阻力模型，支持用户通过粘性与惯性阻力系数，灵活定义不同方向的渗透特性。

　　针对催化剂床层、过滤装置、填料塔、地下岩层等复杂几何结构，模块创新性地引入了局部坐标系设置功能，有效解决了传统仿真中因几何对称性导致的模型偏差问题，确保了物理模型的真实性与计算结果的可靠性。

　　02 计算模型

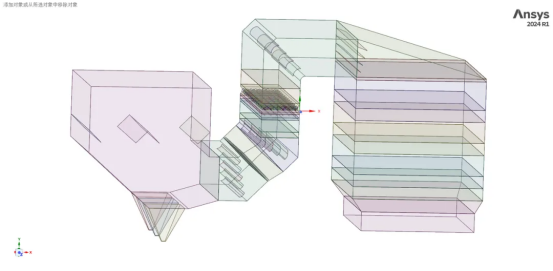

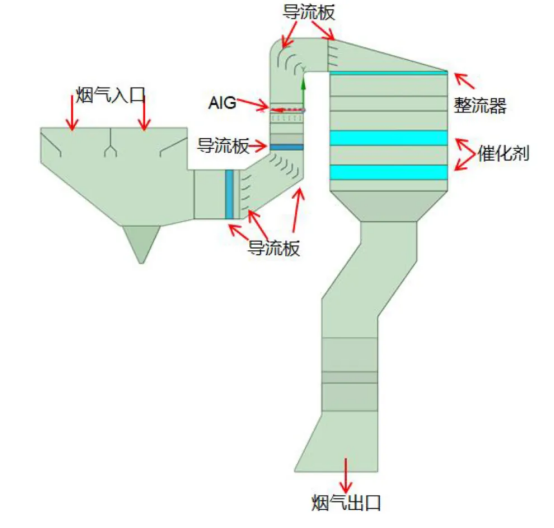

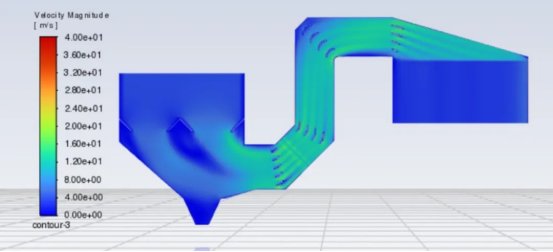

　　本计算模型来源于合作企业提供的真实 SCR 装置，设备内部集成喷氨装置、整流器、催化剂层及多处导流板。

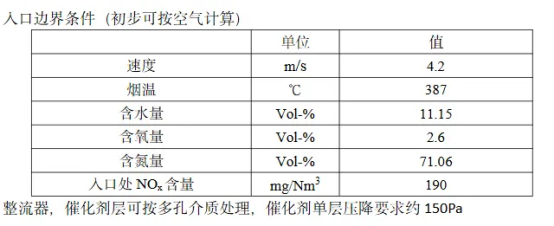

　　为实现高精度仿真，本案例针对 SCR 装置的不同区域采用最佳适配的计算模型：

在反应器空间、导流板等区域，采用DIMAXER的计算流体动力学(CFD)模型，精准模拟烟气的湍流流动特性;

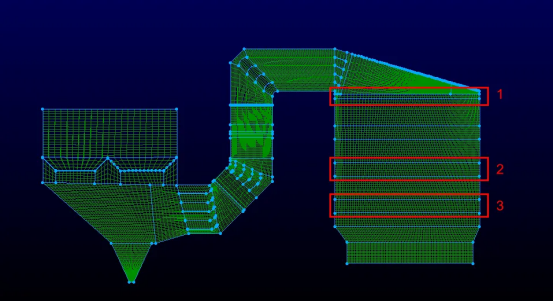

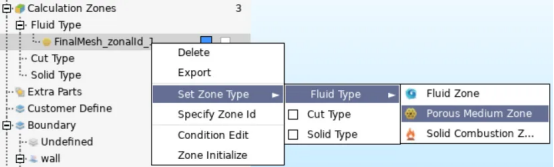

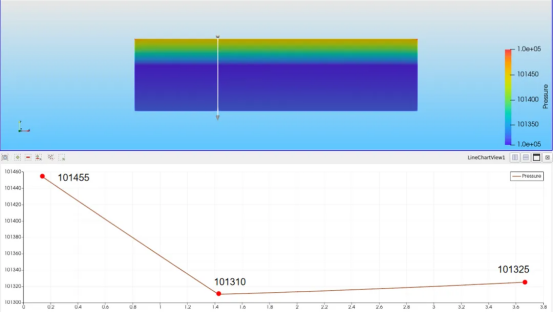

在核心区域——催化剂层，则启用DIMAXER的多孔介质模型 —— 这里并非将其简单视为 “空腔”，而是通过定义孔隙率、粘性阻力系数、惯性阻力系数等关键参数，精准刻画烟气穿过催化剂孔道时的压降规律与流动状态。
